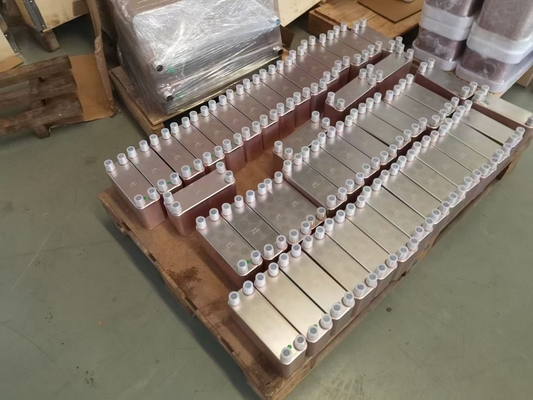

Конструкция BPHE



Паяемая концепция теплообменного аппарата плиты (BPHE) изменение на традиционных плите и теплообменном аппарате рамки, но без набивок и частей рамки. Теперь, BPHEs M&C солидные компоненты в заводах рефрижерации должных к их компактным, прочным дизайнам, легкости установки и деятельности цены эффективной.



Материал BPHE

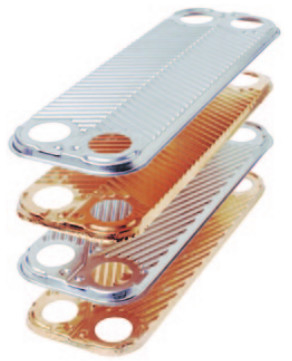

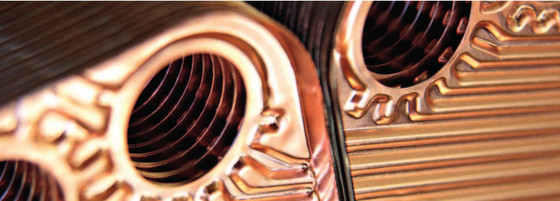

Паяемый теплообменный аппарат плиты (BPHE) состоит из тонких рифленых плит нержавеющей стали вакуум паял совместно используя медь как паяя материал. Хотя идея для многочисленных применений, медные паяемые блоки не соответствующая для применений еды и применений включая агрессивные жидкости. Здесь оптимальное решение теплообменный аппарат плиты сделало из нержавеющей стали 100%.





Дизайн BPHE



Паять плиты нержавеющей стали совместно исключает потребность для герметизировать набивки и толстые плиты рамки. Также, как держать плиты совместно на точках соприкосновения, паяя материал герметизирует пакет. BPHEs M&C паяется на всех точках соприкосновения, обеспечивающ оптимальное сопротивление эффективности и давления передачи тепла. Плиты конструированы для того чтобы обеспечить самые длинные возможные продолжительности жизни.



В виду того что виртуально весь материал использован для передачи тепла, BPHE очень компактно в размере и имеет низкий вес и низкий уровень задержать том. M&C предлагает гибкий дизайн который можно подгонять для того чтобы соотвествовать ваши специфические.



BPHEs M&C самое эффективное стоимостью решение для широкого спектра обязанностей передачи тепла.



Принцип подачи



Основной принцип подачи в паяемом теплообменном аппарате для применений рефрижерации параллельная или раскосная подача для того чтобы достигнуть самого эффективного процесса передачи тепла. В дизайне одного прохода все соединения расположены на одной стороне теплообменного аппарата, делая установку очень легким.



Конденсатор - принцип подачи



Главные компоненты эти же как для испарителя. Хладоагент не будет входить в наверху левое обменника как горячие газ и начала сконденсировать на поверхности каналов до полно сконденсированный, и после этого немножко subcooled. Процесс вызван «свободной конденсацией».

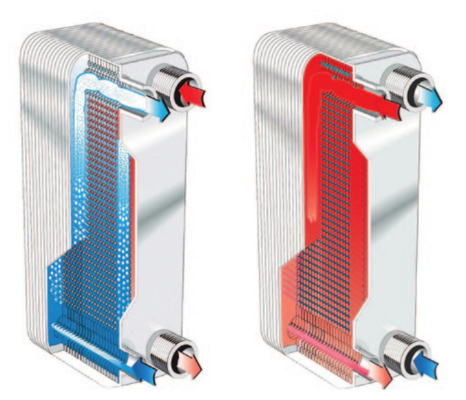

           Испаритель, показывая принцип подачи.                                                           Конденсатор, показывая принцип подачи





Испаритель - принцип подачи



Каналы сформировали между волнистыми листовыми металлами и будут аранжированы углы так, что подача 2 средств массовой информации через другие каналы, всегда в противоположные направления (противопоставьте настоящая подача).



Двухфазовый хладоагент (пар + жидкость) входит в нижнее левое обменника с качеством пара в зависимости от эксплуатационных режимов завода.



Испарение жидкофазового случается внутри каналов и некоторые степени перегрева всегда спрошены, которое причина, по которой процесс вызван «сухим расширением».



В иллюстрации испарителя темное и светлый - голубые стрелки показывают расположение соединений хладоагента. Вода (рассол), который нужно быть охлаженными подачами противопоставляет настоящее в противоположных каналах; темные и светлые красные стрелки показывают расположение соединений воды (bruine).





Важные компоненты в применениях рефрижерации



Установленный для широкого диапазона обязанностей в применения рефрижерации всемирно, высокой эффективности M&C представление передачи тепла предложения BPHEs самое высокое с максимальной надежностью и эффективность затрат.



M&C предлагает полное портфолио весьма высокого давления BPHEs. Они идеальны для всех различных применений в transcritical СО2, систем. В применениях рефрижерации куда BPHEs M&C установлено, типичное оборудование включает:



Охладитель



Охлаждает воду или рассол и отвергает жару для того чтобы проветрить или намочить. Вода транспортирована гидравлической системой через разные виды теплообменного аппарата для того чтобы охладить воздух в системе кондиционирования воздуха или охладить производство или производственные процессы. 2 базовой системы нормально использованы для того чтобы управлять охладителями: компрессор управляемый электрическим двигателем, основанным на цикле рефрижерации обжатия пара; или управляемая жар система (пар, горящий природный газ), основанная на цикле refrigeraiton абсорбции.



Тепловой насос



Тип охладителя воды который может также побежать в обратном цикле, также вызвал тепловой насос водного источника. В этом случае основная функция нагревает воду и отвергает крутое для того чтобы проветрить или намочить. Нагретая вода нагревает воздух или воду. Нагретая вода нагревает воздух в sustem кондиционирования воздуха. Другое изменение этой системы смолотые тепловые насосы источника, используя землю или поверхность воды для добавления или для того чтобы отвергнуть жары.



BPHEs в применениях рефрижерации



BPHE эффективное решение для ряда функций в применениях рефрижерации. Большинств общее этих включает перенести жару от 2 основных средств массовой информации: хладоагент как первичная жидкость (HFC или природный газ) и вода или рассолы как вторичная жидкость:

• Испаритель, сухое расширение, охлажденная вода;
• Конденсатор, отвергая или беря жару для того чтобы намочить;
• Desuperheater для частично спасения жары, который нужно намочить;
• Экономизатор, охлаждая жидкостный хладоагент и перегревая хладоагент пара.

Другие возможные функции

• Subcooler для того чтобы охладить вниз жидкостный хладоагент используя колодезную воду.
• Промежуточные теплообменные аппараты используемые в цикле абсорбции для того чтобы подогреть разбавленный раствор или к пре-крутому концентрированный раствор.

Почему выберите M&C BPHEs?

• Компактные, прочные дизайны с последовательно высококачественным; легкость установки.
• Обширный ряд моделей BPHE обеспечивая охлаждая емкости от 0.5-600KW.
• Система M&C обеспечивает существенные сбережения в поверхности передачи тепла сравненной к BPHEs с традиционной системой распределения.
• Цена эффективная: Сбережения космоса должные к компактному дизайну BPHEs сравнили для того чтобы обстреливать теплообменные аппараты и-трубки.
• Быстрый ответ к изменениям remperature должным к небольшому задерживает том и более низкую обязанность хладоагента.
• Оптимизированный дизайн для каждой обязанности с подгонянной конфигурацией BPHE к собственным спецификациям клиента.
• Каждое BPHE давление и утечка испытанные перед доставкой, обеспечивающ верхние качественные продучты.
• Вклады M&C непрерывные в НИОКР обеспечивают самые конкурсные решения.

Технические данные BPHE



Модель	Ширина (mm)	Высота (mm)	Разбивочная ширина (mm)	Разбивочная высота (mm)	Поверхностная область (㎡)	Толщина (mm)	Вес (KG)	Тариф Max.Flow (³ /H m)	Давление дизайна (Адвокатура)	Temp дизайна. (℃)
ZL14	76	206	42	172	0,014	9+2.3N	0.6+0.056N	8	1.0/3.0/4.5	-196-255
ZL20B	78	318	42	282	0,02	9+2.3N	0.9+0.088N	8	1.0/3.0/4.5	-196-255
ZL26	111	310	50	250	0,025	9+2.36N	1.3+0.12N	18	1.0/3.0/4.5	-196-255
ZL30	124	304	70	250	0,03	13+2.4N	2.2+0.146N	18	1.0/3.0/4.5	-196-255
ZL52A	111	525	50	466	0,05	10+2.35N	1.9+0.215N	18	1.0/3.0/4.5	-196-255
ZL52B	111	525	50	466	0,05	10+2.35N	1.9+0.245N	18	1.0/3.0/4.5	-196-255
ZL62A	119	526	63	470	0,06	10+2.35N	2.4+0.225N	18	1.0/3.0/4.5	-196-255
ZL62B	119	526	63	470	0,06	10+2.35N	2.4+0.225N	18	1.0/3.0/4.5	-196-255
ZL95A	191	616	92	519	0,095	11+2.72N	6+0.415N	42	1.0/3.0/4.5	-196-255
ZL95B	191	616	92	519	0,095	11+2.72N	6+0.415N	42	1.0/3.0/4.5	-196-255
ZL120A	246	528	174	465	0,12	10+2.36N	7+0.472N	42	1.0/3.0/4.5	-196-255
ZL120B	246	528	174	465	0,12	10+2.36N	7+0.472N	42	1.0/3.0/4.5	-196-255
ZL200A	321	738	188	603	0,2	13+2.7N	13+0.74N	100	1.0/3.0/4.5	-196-255
