Широкие набивки теплообменного аппарата плиты картины APV H17 рифлевания для санитарного

Широкий теплообменный аппарат плиты картины APV H17 рифлевания для санитарных применений и обязанностей

Деятельность & конфигурации теплообменного аппарата модельной плиты H17

Теплообменные аппараты плиты один из самых разносторонних и самых рентабельных методов для топления и/или охлаждать жидкостей. Фундаментальное понятие использует рифленую плиту передачи тепла для того чтобы отделить горячую жидкость от холода и возвратить жару между жидкостями.



Уплотнение между плитами установлено периферийным набивкой которое также отделяет сквозные порты и зоны подачи с двойным барьером. Набивка также позволяет жидкости пропустить вниз с канала плиты или обходит его к смежному каналу плиты как изображено в диаграммой 1.



Теплообменные аппараты плиты можно использовать в разнообразие различных конфигурациях.



Одна конфигурация замкнутая цепь охлаждая, где грязное охлаждая средство как вода моря, реки, озера или башни изолировано на теплообменном аппарате плиты и чистая обработанная вода постоянно рециркулирована через перерабатывающее предприятие. Эта конфигурация, как показано в диаграмме 2, защищает технологическое оборудование от грязной охлаждая жидкости.




Спецификация теплообменного аппарата модельной плиты H17


Поверхностная область	0.17㎡
Угол тэты плиты	Горизонтальное 120 ° вертикали 120 °
Диаметр соединения	74 mm
Плита гофрирует толщину	3mm
Ширина Length* центра плиты	800*150 mm
Форма Length*Width плиты	920*271 mm



Спецификация особенности H17





Зона распределения - дизайн входа предусматривает эффективное распределение продукта поперек пока создающ завихрение, не обеспечивающ никакие матовые места.

Картина рифлевания - различные картины плиты имеют в распоряжении достигнуть дальнего прицела времени, обеспечить чистый проход продукта, уменьшенный пакостить и оптимизированную подачу CIP. Различные, заменимые углы плиты к применениям сюиты самым санитарным и обязанности.

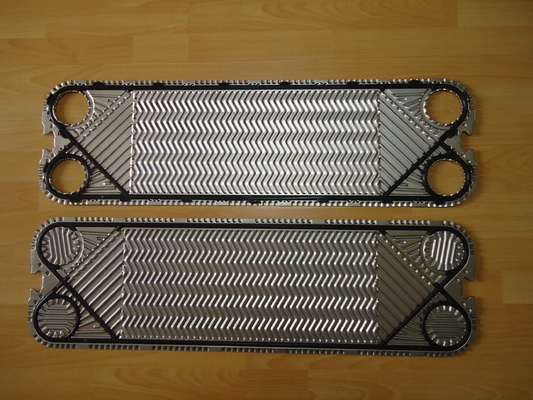

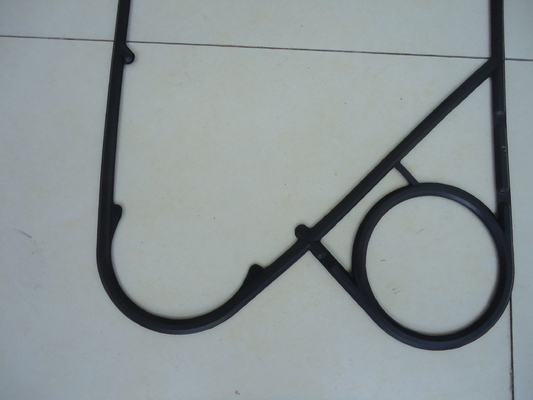

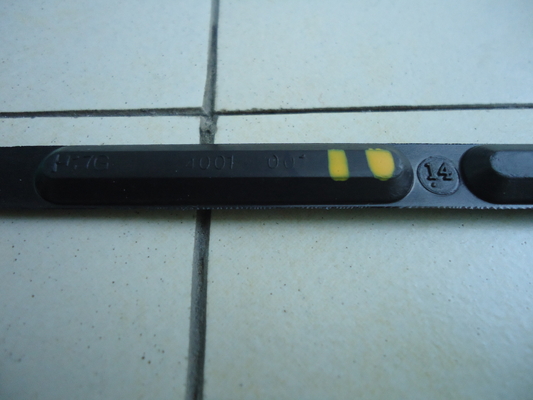

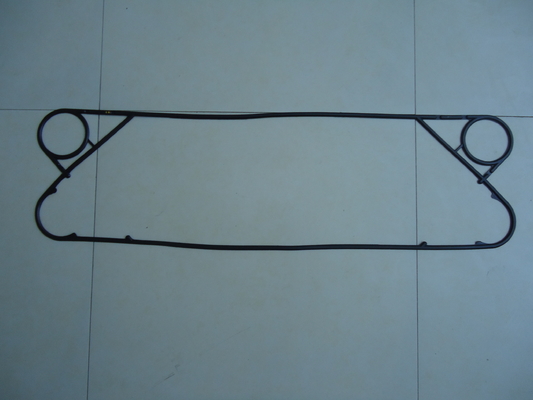

Изображение набивкой & плитой теплообменного аппарата плиты H17









H17 покрывают особенности Exhcanger жары & преимущества & преимущества



Теплообменные аппараты плиты играют важную роль в увеличивать пользу энергии в много топление и процессы охлаждения путем переносить жару эффективно и брать жару для уменьшенных использования энергии и экологического воздействия.



Теплообменные аппараты плиты N35 использованы для нагревать, охлаждать, обязанностей конденсировать и испарения для нескольких процессов и применений через индустрии - включая масло и gask, морского пехотинца, химикатов, нефтехимических веществ, производства электроэнергии, общих индустрий, применений HVAC, и индустрии еды & напитка. Со столетием опыта и огромной установленной основы всемирно, части жары M&C доказанные дизайны которые делают критический вклад в проведение, эффективность, и надежность процессов клиентов с каждым годом.



Особенности	Преимущества	Преимущества
Дизайн плиты стиральной доски	Повышает завихрение, уменьшает напакостить и оптимизирует подачу CIP	Увеличенная продолжительность времени Нежная обработка продукта
Система набивкой ParaClip	Блокируя поддержка набивкой для лучшей герметизируя целостности	Улучшенная жизнь набивкой Надежная деятельность
Параллельная форма течения	Эффективные dirstribution и даже термическая обработка продукта Меньше различных вариантов плиты сравненных к раскосным плитам подачи	Хорошее влияние спасения жары   Уменьшенный запас частей запасных частей требовал

Параметры набивкой OEM & ODM PHE

Набивки используемые в теплообменных аппаратах плиты должны иметь стойкость в различных жидкостных качествах и условиях температуры/давления. M&C подготавливало следующие материалы набивкой для того чтобы поддержать большое разнообразие применений.


Материал	Максимальная температура пользы	Твердость	Средства массовой информации применения
NBR	℃ 120	76±2	Алкан, алкан и другие неполярные средства массовой информации, топливо и другое минеральномасляное; Смазки; Животное и постные масла; Горячая вода, соленая вода, etc
NBR-HT	℃ 140	76±2
HNBR	℃ 150	76±2
EPDM	℃ 150	80±2	Вода, пар, atmosphericozone, основанное на не нефть; Кетон; Алкоголи приполюсный средний etc
HEPDM	℃ 170	80±2
Viton a	℃ 180	80±2	Кислота, алкали, органический растворитель, масло
Viton a (МАСЛО)
Viton b
Viton g	℃ 200	80±2	Сильная кислота, масло насытила масло пара
CR	-40~60℃	75±2	Хладоагент


Параметры плиты OEM & ODM PHE



Плиты специально выбраны от различных картин для того чтобы достигнуть оптимальной зоны и рентабельного теплообменного аппарата для каждого блока. Эти плиты можно расклассифицировать в 3 тип, тип h, l тип, тип смешивания.



Плита гофрирует



Расположение канала низкого угла для более низких позволяемых применений требованию к падений давления;



Смешанное расположение канала для опционного расположения для того чтобы приобрести оптимизированное представление;



Расположение каналов высокого угла для более высокого термального представления и позволяемых применений требованию к падений давления



Стандартные материалы



Нержавеющая сталь 304



Это самый недорогой материал плиты передачи тепла. Оно имеет низкую коррозионную устойчивость и обычно только доступен в толщине 0.5mm. Этот тип плиты передачи тепла типично использован в применениях HVAC.



Нержавеющая сталь 316



Это самый общий материал плиты передачи тепла и использовано в много применений. нержавеющая сталь 316 имеет высокую коррозионную устойчивость и типично доступна в толщине от 0.5mm до 0.8mm.



Титан



Этот тип очень устойчив к химическому нападению, включая большинств химикаты кислот, хлорида, морской воды и хлора. Эта толщина титана обычно от 0.5mm до 0.6mm.



Hastelloy C276



Другие общие имена: Сплав C276, Hastelloy c, ® C-276 Inconel, Hastelloy C276.

Hastelloy C276 суперсплав никел-молибден-хромия с вольфрамом добавило для превосходной коррозионной устойчивости в разнообразие жестких окружающих средах. Сплав C-276 широко использован в самых жестких окружающих средах как продукция обработки, борьбы с загрязнением окружающей среды, пульпы и бумаги химиката, обработка промышленных и муниципальных отходов, и кисловочное спасение природного газа. Толщина может выстроить в ряд от 0.6mm до 0.8mm.



SMO 254



Sandvik 254 SMO аустенитная нержавеющая сталь высоко-сплава начатая для пользы в морской воде и других агрессивных средствах массовой информации хлорид-подшипника. Толщина доступная от 0.6mm до 0.8mm.



Особенность плиты PHE



	ОСОБЕННОСТЬ	ПРЕИМУЩЕСТВА	ЧТО В ИТ ДЛЯ ВАС!
	ЗОНА РАСПРЕДЕЛЕНИЯ	Эффективное распределение подачи	Предотвращает Mal-распределение
B	ЗОНА ПЕРЕДАЧИ ВОЛНИСТОГО ЛИСТОВОГО МЕТАЛЛА PATTERN-HEAT	Повышает завихрение, уменьшает пакостить	Превосходное влияние спасения жары Увеличьте продолжительное по времени
C	ПЛИТА ЗАПИРАЯ СИСТЕМЫ	«Угловой замок» и «концепции замка пузыря» обеспечивают стабилизированный и хорошо выровнянный пакет плиты когда блок закрыт	Безопасная и экономическая деятельность Высокая сервисопригодность Минимальное время простоя обслуживания
D	СИСТЕМА НАБИВКОЙ EASYCLIP	Скошенное набивка окаймляет легко зажим в место используя ваши flingers Остает безопасно на месте и обеспечивает высокую герметизируя целостность	Надежная деятельность Легкий и быстрый для замены Никаким особенным инструментам







Зоны применения PHE/случаи


Химикат	Сода Coustic, удобрение, петрохимическое, нефтеперерабатывающее предприятие, масло & жирное, фармацевтическое, охлаждать масляной серной кислоты
Еда	Молоко, пиво, безалкогольный напиток, соус, вино, скид установило стерилизатор
HVAC	Кондиционирующ, верхнее топление воды
Сталелитейный завод	Доменная печь, непрерывное литье, C.O.G, покрывая & гальванизируя, охлаждать furmace взрыва
Металл	Покрывать, гасящ, анодировать, крася
Пульпа & бумага	Черный ликер, белый ликер, дигестор, спасение жары
Ткань	Синтетическое волокно, закручивать, крася
Центральный охлаждать	Морская вода, речная вода, электростанция, теплоэлектроцентраль, морской пехотинец и много других.





Применения теплообменного аппарата плиты H17 охлаждая



• Вода уплотнения для паровых турбин
• Масла турбины смазывая
• Высококачественная вода используемая в проходах статора охлаждая
• Масла запечатывания железы
• Масла трансформатора
• Вода пруда элемента отработавшего топлива
• Экран нейтрона
• Энергия готовит
• Короткозамкнутый виток охлаждая используя море, реку или стояки водяного охлаждения
• Охлаждать сосуда под давлением

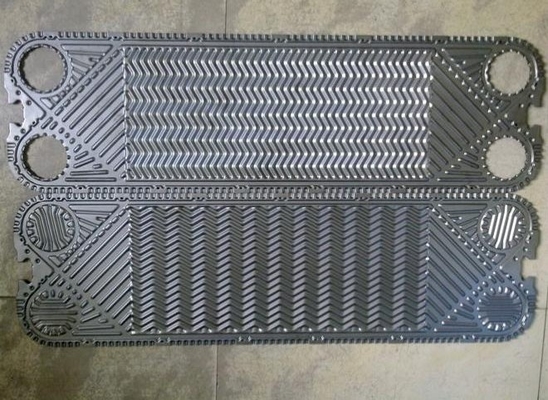

Изображение теплообменного аппарата плиты











Направление компании частей жары M&C



CO. частей жары M&C, Ltd основано в Wuxi, Цзянсу. M&C специализировано в конструируя и изготовляя высококачественном оборудовании передачи тепла. Разряд продукта состоит из плит & набивок, теплообменных аппаратов плиты, gasketed теплообменных аппаратов и паяемых теплообменных аппаратов. Таким образом, по мере того как один из немногих производителей всемирно, M&C предлагает решения с оптимальными термодинамическими дизайнами для различных индустрий и виртуально всех применений.

M&C обеспечивают вас с универсальным обслуживанием аксессуаров, multuple-брендом & множественными модельными альтернативами для вашего выбора. Мы соотвествуем все ваши теплообменного аппарата плиты и сдержим вашу машину побежать contunously через наши богатое хранение и быстрый ответ.

Кроме того, мы имеем строгую систему проверки качества и послепродажного обслуживания, от материала покупая к законченному пакету продукта до тех пор пока продукт не получит в хорошем состоянии. Наши продукты широко были использованы во всем мире в различных полях.







M&C покрывают плиты теплообменного аппарата & набивки другие модели рекомендуют



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 и так далее;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL и так далее;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 и так далее;

API/Schmidt - сигма 7, сигма 9, сигма 13, сигма 26, сигма 27, сигма 36, сигма 66, сигма 106, сигма 229, звезда 45 сигмы, звезда 90 сигмы и так далее;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 и так далее;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 и так далее;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L и так далее;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 и так далее;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP и так далее;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M и так далее;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 и так далее;
