DN32 кадр теплообменного аппарата стальной AISI 304 плиты соединения S4 S4A Sondex для пива молока

Теплообменный аппарат плиты размеров S4/S4A Sondex соединения DN32 с рамкой нержавеющей стали AISI 304 материальной для компании /Beer молока

Конструкция теплообменного аппарата плиты S4/S4A




Тип S4A и плита S8A ряд с длинами до 0.75m (2,5 ft) и «длинной» термальной картиной покроют много обязанностей ³ /h до 6 m (26 gpm) в решении одного прохода, знача что все соединения на главной стороне, это обеспечат легкую работу трубы и обслуживания, и путем разбирать обменник для обслуживания, никаким трубам не нужно извлечься.



Этот ряд плиты конструирован для размером с небольш пастеризации до 3,000 L/H (в зависимости от типа продукта и профиля температуры) и обеспечивает нежную и мягкую обработку продукта.



Передача тепла получена, когда теплое средство возвращает энергию через тонкую, сильные плиты подачи между каналами и поставляет ее к холодному сопротивляясь средству без смешивать 2 средства массовой информации. Противоточные creats подачи оптимальная эффективность. Дизайн плиты и входа позволяет эффективному, легкому CIP (очищая на месте) всех поверхностей «подачи».

Спецификация теплообменного аппарата модельной плиты S4/S4A


Поверхностная область	0.04㎡
Угол тэты плиты	Горизонтальное 130° горизонтальное 130°
Диаметр соединения	28mm
Плита гофрирует толщину	2,35 mm
Ширина Length* центра плиты	381*70 mm
Форма Length*Width плиты	449*140 mm

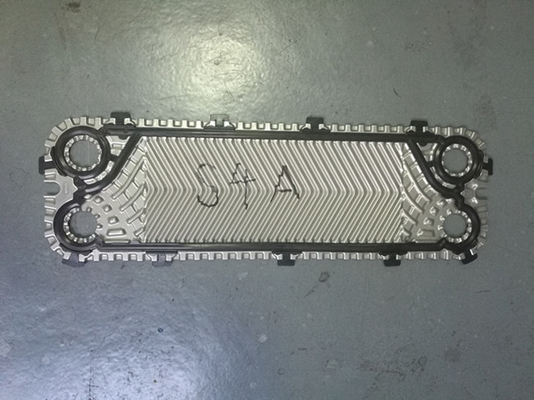

Изображения набивкой & плитой теплообменного аппарата плиты S4/S4A





Рамки S4/S4A



Количество плит	L (длина) рамки (mm)	W (mm)	H (mm)	Вес максимальный, пустой (kg)	Тип соединения
S4A IG16
7-34	270	200 (7,87")	473 (18,62")	44	1,25» продетых нитку труб 1" соединение молокозавода
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200 (7,87")	621 (24,45")	46	1,25» продетых нитку труб 1" соединение молокозавода
22-32	634			49
33-55	1034			58
56-78	1334			65



Данные по теплообменного аппарата плиты S4/S4A технические



Тип		S1	S4A	S6A	S8A
Максимальное давление работы	PN (бар)	10,16
Максимальная рабочая температура	°C	До 180
Рабочая температура MIN.		-10
Средство подачи		Вода и различные жидкости, пар
Том/канал	Я	0,09	0,17	0,13	0,21
Размер соединения		DN32/1.25»
Тип соединения		1,25» труб или продетой нитку труба в нержавеющей стали или титане (другие материалы доступные по запросу) DN 25/1" соединение молокозавода (для еды/санитарных рамок индустрии единственных)
Материал плиты		EN 1,4404 нержавеющей стали (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, титан GR.1 Другие материалы доступные по запросу
Толщина плиты	mm	0,5 Другие материалы доступные по запросу
Материал набивкой		NBR, EPDM, FKM Другие материалы доступные по запросу
Тип приложения набивкой		Замок Sonder
Вкладыши в соединениях		Резиновое NBR, EPDM, FKM EN 1,4404 нержавеющей стали (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, титан Gr.1
Рамка		Покрашенная рамка, цвет RAL 5010 (другие цвета доступные по запросу) Железный каркас нержавеющей стали, конструированный для санитарных применений (например еда и молочные промышленности)
Спецификация картины рамки		Красящ доступный для категорий C2L корозии, C4M, C5M



Особенность плиты PHE



	ОСОБЕННОСТЬ	ПРЕИМУЩЕСТВА	ЧТО В ИТ ДЛЯ ВАС!
	ЗОНА РАСПРЕДЕЛЕНИЯ	Эффективное распределение подачи	Предотвращает Mal-распределение
B	ЗОНА ПЕРЕДАЧИ ВОЛНИСТОГО ЛИСТОВОГО МЕТАЛЛА PATTERN-HEAT	Повышает завихрение, уменьшает пакостить	Превосходное влияние спасения жары Увеличьте продолжительное по времени
C	ПЛИТА ЗАПИРАЯ СИСТЕМЫ	«Угловой замок» и «концепции замка пузыря» обеспечивают стабилизированный и хорошо выровнянный пакет плиты когда блок закрыт	Безопасная и экономическая деятельность Высокая сервисопригодность Минимальное время простоя обслуживания
D	СИСТЕМА НАБИВКОЙ EASYCLIP	Скошенное набивка окаймляет легко зажим в место используя ваши flingers Остает безопасно на месте и обеспечивает высокую герметизируя целостность	Надежная деятельность Легкий и быстрый для замены Никаким особенным инструментам

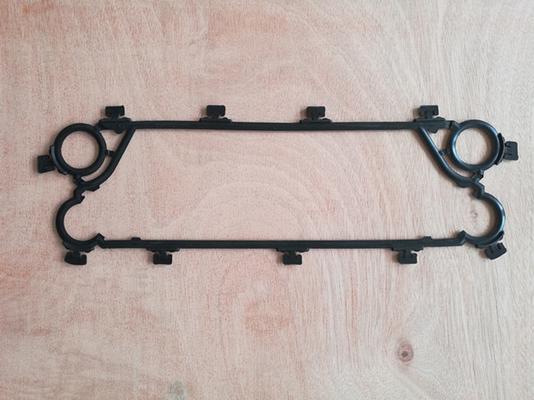

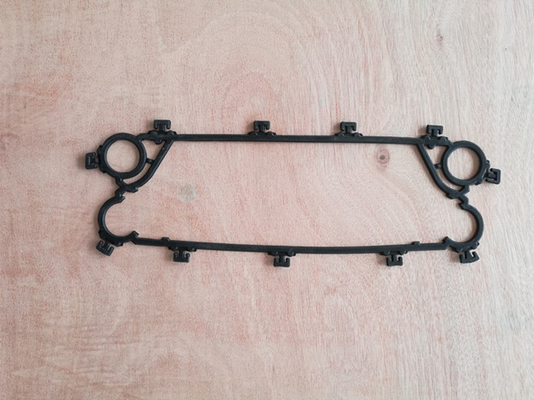

Тип набивкой PHE



Пожалуйста проверите их 3 общий модельный тип набивкой всегда использован в бренде Sondex.





Тип плиты PHE



«Начните плиту с плитой подачи руки набивкой выведенной "" с плитой подачи "" набивкой правой с набивкой» замыкающей плитой с набивкой»



                        Термальная длинная плита                                                  Термальная короткая плита







• Вися система: Плиты отличают усиленной вися системой. Вися система помогает плитам для того чтобы выдержать сильную затягивая силу, и предотвращает рассогласование и угловые сбросы давления. Это делает плитами твердый вклад, по мере того как увеличена продолжительность жизни плит и продолжительность обслуживание уменьшено.
• Зона распределения: Зона распределения на плитах конструирована для предотвращения застойных зон, и обеспечивает даже распределение средств массовой информации через всю плиту. Furthermore, падение давления в зоне распределения минимально и используемо на зоне передачи жары вместо, которая приводит в более лучшем кпд передачи жары.
• Зона передачи жары: С увеличенной зоной передачи жары, мы можем уменьшить общее количество плит нужных для оптимальной производительности. Наши картины плиты настроены для каждого применения и обеспечивают лучшие возможные условия для решений передачи тепла. M&C позволили вам модемным ваши эффективность и шкала вниз с вашего энергопотребления.



Обслуживание и обслуживание теплообменного аппарата плиты M&C



Мы можем помочь вам избежать проблем прежде чем они возникают с подгонянной программой, выстраивая в ряд от полной поддержки обслуживания к специальный обслуживать. Мы разработаем самое соответствующее расписание с вами для того чтобы унести диагностики представления, cheaning и осмотры плиты, недостаток проверяя с быстрыми заменами, и ремонты по мере необходимости.



Наши умелые техники стремительно разберут ваши теплообменные аппараты и экспертно очистят каждую плиту используя экономические, благоприятные для экологии методы. Мы будем иметь ваши установку вверх по и ход на полной производственной мощности снова моментально. Мы полно оборудованы для того чтобы выполнить CIP (очищая на месте) где возможный.



Если ваш теплообменный аппарат плиты небезупречен или под-выполняющ, то наши ремонтные услуги восстановят вашу установку к рабочийа наряд в одно мгновение. Мы заменяем неполноценные или несенные набивки, так же, как поврежденные или протекаенные плиты, с оригиналами или высококачественными заменами которые совершенно соответствуют спецификациям вашей установки.



Мы можем также проанализировать вашу настоящую установку для того чтобы определить если установку можно оптимизировать, то например путем увеличение числа плит в теплообменном аппарате. Это подъем для вашей всей системы, как более эффективные теплообменные аппараты улучшить общую характеристику пока понижающ стоимости энергии.



Все, что угодно ваши потребности, наши команды специализированного обслуживания готовят для того чтобы помочь.



Проверка качества



Наши контрольные мастеры дотошно рассматривают плиты для дефектов. Мы проводим тесты краски для того чтобы открыть потенциальные утечки в плитах, и выполняем тесты газа для амиака основали теплообменные аппараты плиты.



Каждая плита должна соотвествовать наши строгие качественные перед быть погруженным к нашим клиентам, для обеспечения долговременного решения с длинной продолжительностью жизни.



Мы можем выполнить диагностики на месте. Если мы расчехляем протекая плиты в вашей настоящей установке, то мы можем заменить их на высокопроизводительные плиты которые увеличивают relability и эффективность вашей системы.





Изображения теплообменного аппарата плиты









Направление компании частей жары M&C



CO. частей жары M&C, Ltd основано в Wuxi, Цзянсу. M&C специализировано в конструируя и изготовляя высококачественном оборудовании передачи тепла. Разряд продукта состоит из плит & набивок, теплообменных аппаратов плиты, gasketed теплообменных аппаратов и паяемых теплообменных аппаратов. Таким образом, по мере того как один из немногих производителей всемирно, M&C предлагает решения с оптимальными термодинамическими дизайнами для различных индустрий и виртуально всех применений.

M&C обеспечивают вас с универсальным обслуживанием аксессуаров, multuple-брендом & множественными модельными альтернативами для вашего выбора. Мы соотвествуем все ваши теплообменного аппарата плиты и сдержим вашу машину побежать contunously через наши богатое хранение и быстрый ответ.

Кроме того, мы имеем строгую систему проверки качества и послепродажного обслуживания, от материала покупая к законченному пакету продукта до тех пор пока продукт не получит в хорошем состоянии. Наши продукты широко были использованы во всем мире в различных полях.







M&C покрывают плиты теплообменного аппарата & набивки другие модели рекомендуют



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 и так далее;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL и так далее;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 и так далее;

API/Schmidt - сигма 7, сигма 9, сигма 13, сигма 26, сигма 27, сигма 36, сигма 66, сигма 106, сигма 229, звезда 45 сигмы, звезда 90 сигмы и так далее;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 и так далее;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 и так далее;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L и так далее;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 и так далее;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP и так далее;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M и так далее;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 и так далее;



Товары теплообменного аппарата плиты M&C готовые к доставке
