Набивка плиты теплообменного аппарата Sondex Danfoss S7 S7A резиновое для небольшого теплообменного аппарата плиты размера

Плита теплообменного аппарата Sondex/Danfoss S7/S7A и резиновое набивка для небольшого теплообменного аппарата плиты размера

Конструкция теплообменного аппарата плиты S7/S7A




Рамка	Плиты	Набивки
Теплообменный аппарат состоит из плиты рамки (головы), сжимающей плиты (следующего), бара нося, более низкого бара и столбца. Болты связи (зажимать) использованы для того чтобы отжать пакет плиты совместно. Размер и номер в зависимости от типа теплообменного аппарата.	Пакет плиты состоит из плит с пазом вдоль оправы плиты и вокруг портов. Число плит, так же, как размер и размер, иждивенец на термальном необходимо выходе. В зависимости от применения плиты нержавеющей стали или титана могли быть использованы	Паз обеспечил в плитах держит особенное набивку. Цель этого набивки предотвратить перемешивать средств массовой информации и утечку к снаружи. Набивки выбраны для того чтобы одеть фактические температура, химическая устойчивость и возможное сочетания из другие условия, который нужно рассматривать. Их можно поставить в Viton, нитриле или EPDM.

Спецификация теплообменного аппарата модельной плиты S7/S7A


Поверхностная область	0.07㎡
Угол тэты плиты	55° 125°
Диаметр соединения	60mm
Плита гофрирует толщину	2,6 mm
Ширина Length* центра плиты	394*126 mm
Форма Length*Width плиты	498*230 mm



Данные по теплообменного аппарата плиты S7/S7A технические





Рамка	Покрашенная рамка Железный каркас нержавеющей стали, конструированный для еды и ежедневной индустрии Обе рамки приходят с зажимать болты помещенные вокруг края рамки.
Давление дизайна	Покрашенные рамки: 1.0/1.5/2.5 Mpa. (145/217/362 PSI) Железный каркас нержавеющей стали: 1.0/1.6 Mpa (145/232 PSI)
Промежуточные рамки	Промежуточные рамки и угловые блоки в нержавеющей стали.
Соединения	» Фланец DN150/6 в стальном углерода, rubberlined или cladded с AISI 316 или титаном Соединения молокозавода DN100/4», DN125/5» и DN150/6» Согласно всем известным стандартам.
Материал плиты	AISI304/316, 254 SMO и титан.  Другие материалы доступные по запросу.
Набивки	Набивка помещено в закрытом пазе набивкой, который сформирован плитами. Этот дизайн делает плиту соответствующим для высоких давлений работы. Плиты сильно направлены во время собрания теплообменного аппарата плиты. Материалы: NBR, EPDM и Viton. Другие материалы доступные по запросу.
Дополнительное оборудование	Предусматрива безопасности в нержавеющей стали Изолируя куртка Собирая гаечный ключ Ноги учреждения для общей рамки Фланец аппаратуры Термометр и манометр

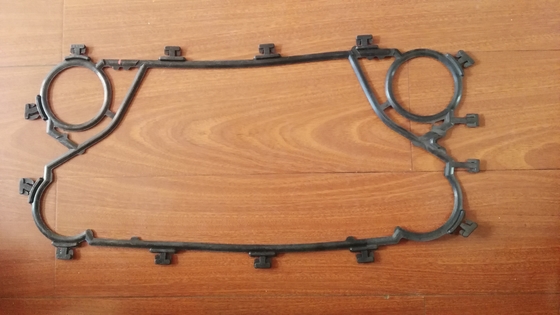

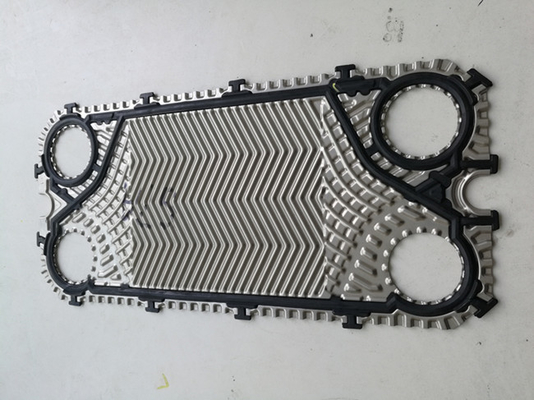

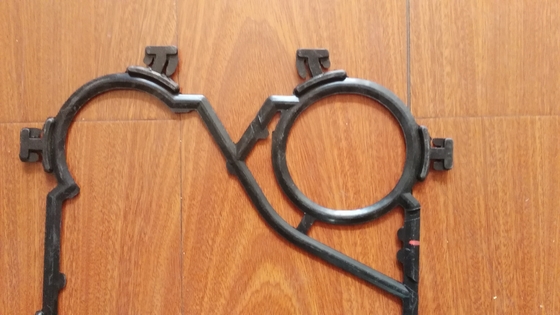

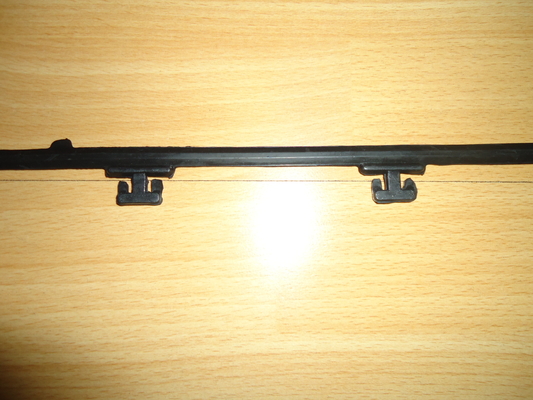

Изображения набивкой & плитой теплообменного аппарата плиты S7/S7A









Рамки S7/S7A



Количество плит	L (длина) рамки (mm)	W (mm)	H (mm)	Вес максимальный, пустой (kg)	Тип соединения
S7A IS16
7-39	429	300 (11,81")	745 (29,33")	111	DN50 бросало или 2" продетая нитку труба BSP
40-76	629			135
77-150	1029			181
151-206	1329			215
207-243	1529			240
244-336	2029			297
S7A IG16
7-50	437	300 (11,81")	694 (27,32")	116	2" продело нитку трубу BSP
51-69	537			127
70-87	637			139



Особенность плиты PHE



	ОСОБЕННОСТЬ	ПРЕИМУЩЕСТВА	ЧТО В ИТ ДЛЯ ВАС!
	ЗОНА РАСПРЕДЕЛЕНИЯ	Эффективное распределение подачи	Предотвращает Mal-распределение
B	ЗОНА ПЕРЕДАЧИ ВОЛНИСТОГО ЛИСТОВОГО МЕТАЛЛА PATTERN-HEAT	Повышает завихрение, уменьшает пакостить	Превосходное влияние спасения жары Увеличьте продолжительное по времени
C	ПЛИТА ЗАПИРАЯ СИСТЕМЫ	«Угловой замок» и «концепции замка пузыря» обеспечивают стабилизированный и хорошо выровнянный пакет плиты когда блок закрыт	Безопасная и экономическая деятельность Высокая сервисопригодность Минимальное время простоя обслуживания
D	СИСТЕМА НАБИВКОЙ EASYCLIP	Скошенное набивка окаймляет легко зажим в место используя ваши flingers Остает безопасно на месте и обеспечивает высокую герметизируя целостность	Надежная деятельность Легкий и быстрый для замены Никаким особенным инструментам







Тип набивкой PHE



Пожалуйста проверите их 3 общий модельный тип набивкой всегда использован в бренде Sondex.





Тип плиты PHE



«Начните плиту с плитой подачи руки набивкой выведенной "" с плитой подачи "" набивкой правой с набивкой» замыкающей плитой с набивкой»



                        Термальная длинная плита                                                  Термальная короткая плита







• Вися система: Плиты отличают усиленной вися системой. Вися система помогает плитам для того чтобы выдержать сильную затягивая силу, и предотвращает рассогласование и угловые сбросы давления. Это делает плитами твердый вклад, по мере того как увеличена продолжительность жизни плит и продолжительность обслуживание уменьшено.
• Зона распределения: Зона распределения на плитах конструирована для предотвращения застойных зон, и обеспечивает даже распределение средств массовой информации через всю плиту. Furthermore, падение давления в зоне распределения минимально и используемо на зоне передачи жары вместо, которая приводит в более лучшем кпд передачи жары.
• Зона передачи жары: С увеличенной зоной передачи жары, мы можем уменьшить общее количество плит нужных для оптимальной производительности. Наши картины плиты настроены для каждого применения и обеспечивают лучшие возможные условия для решений передачи тепла. M&C позволили вам модемным ваши эффективность и шкала вниз с вашего энергопотребления.



Обслуживание и обслуживание теплообменного аппарата плиты M&C



Мы можем помочь вам избежать проблем прежде чем они возникают с подгонянной программой, выстраивая в ряд от полной поддержки обслуживания к специальный обслуживать. Мы разработаем самое соответствующее расписание с вами для того чтобы унести диагностики представления, cheaning и осмотры плиты, недостаток проверяя с быстрыми заменами, и ремонты по мере необходимости.



Наши умелые техники стремительно разберут ваши теплообменные аппараты и экспертно очистят каждую плиту используя экономические, благоприятные для экологии методы. Мы будем иметь ваши установку вверх по и ход на полной производственной мощности снова моментально. Мы полно оборудованы для того чтобы выполнить CIP (очищая на месте) где возможный.



Если ваш теплообменный аппарат плиты небезупречен или под-выполняющ, то наши ремонтные услуги восстановят вашу установку к рабочийа наряд в одно мгновение. Мы заменяем неполноценные или несенные набивки, так же, как поврежденные или протекаенные плиты, с оригиналами или высококачественными заменами которые совершенно соответствуют спецификациям вашей установки.



Мы можем также проанализировать вашу настоящую установку для того чтобы определить если установку можно оптимизировать, то например путем увеличение числа плит в теплообменном аппарате. Это подъем для вашей всей системы, как более эффективные теплообменные аппараты улучшить общую характеристику пока понижающ стоимости энергии.



Все, что угодно ваши потребности, наши команды специализированного обслуживания готовят для того чтобы помочь.



Проверка качества



Наши контрольные мастеры дотошно рассматривают плиты для дефектов. Мы проводим тесты краски для того чтобы открыть потенциальные утечки в плитах, и выполняем тесты газа для амиака основали теплообменные аппараты плиты.



Каждая плита должна соотвествовать наши строгие качественные перед быть погруженным к нашим клиентам, для обеспечения долговременного решения с длинной продолжительностью жизни.



Мы можем выполнить диагностики на месте. Если мы расчехляем протекая плиты в вашей настоящей установке, то мы можем заменить их на высокопроизводительные плиты которые увеличивают relability и эффективность вашей системы.





Решение проблем PHE



Если вы имеете проблемы с вашим типом теплообменным аппаратом плиты, то в большинстве случаев эти могут быть разрешены вашим собственным персоналом. Пожалуйста найдите под сводкой возможных причин и решений проблем наилучшим образом.



Условие для непрерывный свойственный действовать вашего типа теплообменного аппарата плиты в строгом согласии с допустимых значений для давления и температура упомянула на именной табличке.

Превышающ эти значения, как только пики коротк-длительные давления причинят повреждение к блоку и будут причиной проблем.



Избежать дорогих ремонтов, мы советуем вам иметь работу и обслуживание установки унесенные как следует натренированным персоналом. Вы можете также связаться мы.



Проблема	Возможная причина	Возможное решение
Утечка	На соединениях	Проверите резиновые вкладыши (если приспособлено), то Проверите набивку фланца (если приспособлено), то Проверите колцеобразное уплотнение Приспособьте трубы свободные от напряжени
	Смешивать первичного и вторичного   цепь	Проверите плиты для отверстий и/или отказов
	В пакете плиты	Проверите собрание Проверите состояние набивок Проверите свойственное положение набивки
	Эксплуатационные режимы отклоняют   от спецификации	Отрегулируйте эксплуатационные режимы
Недостаточный   Емкость	Воздух в системе	Дегазируйте систему трубы Проверите работу трубы для возможных ловушек воздуха
	Эксплуатационные режимы отклоняют   от спецификации	Отрегулируйте эксплуатационные режимы
	Теплообменный аппарат грязен	Очистите теплообменный аппарат
	Соединения   взаимообменянный	Переделайте работа трубы
Слишком высокий   падение давления	Подача большая подача дизайна	Отрегулируйте подачу
	Каналы в преграженные плиты	Полный/чистый
	Неправильные измерения	Проверите индикатор давления
	Средний отклонять от дизайна	Добавление например антифриза увеличит падение давления
	Воздух в системе	Дегазируйте систему трубы Проверите работу трубы для возможных ловушек воздуха



Изображения теплообменного аппарата плиты







Направление компании частей жары M&C



CO. частей жары M&C, Ltd основано в Wuxi, Цзянсу. M&C специализировано в конструируя и изготовляя высококачественном оборудовании передачи тепла. Разряд продукта состоит из плит & набивок, теплообменных аппаратов плиты, gasketed теплообменных аппаратов и паяемых теплообменных аппаратов. Таким образом, по мере того как один из немногих производителей всемирно, M&C предлагает решения с оптимальными термодинамическими дизайнами для различных индустрий и виртуально всех применений.

M&C обеспечивают вас с универсальным обслуживанием аксессуаров, multuple-брендом & множественными модельными альтернативами для вашего выбора. Мы соотвествуем все ваши теплообменного аппарата плиты и сдержим вашу машину побежать contunously через наши богатое хранение и быстрый ответ.

Кроме того, мы имеем строгую систему проверки качества и послепродажного обслуживания, от материала покупая к законченному пакету продукта до тех пор пока продукт не получит в хорошем состоянии. Наши продукты широко были использованы во всем мире в различных полях.







M&C покрывают плиты теплообменного аппарата & набивки другие модели рекомендуют



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 и так далее;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL и так далее;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 и так далее;

API/Schmidt - сигма 7, сигма 9, сигма 13, сигма 26, сигма 27, сигма 36, сигма 66, сигма 106, сигма 229, звезда 45 сигмы, звезда 90 сигмы и так далее;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 и так далее;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 и так далее;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L и так далее;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 и так далее;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP и так далее;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M и так далее;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 и так далее;
