Уплотнение теплообменного аппарата S8 S8A Sondex Danfoss для небольшой размером с пастеризации

Теплообменный аппарат плиты S8/S8A Sondex/Danfoss для небольшой размером с пастеризации используемой в пищевой промышленности

Принцип проектирования теплообменного аппарата плиты S8/S8A




Тип S4A и плита S8A ряд с длинами до 0.75m (2,5 ft) и «длинной» термальной картиной покроют много обязанностей ³ /h до 6 m (26 gpm) в решении одного прохода, знача что все соединения на главной стороне, это обеспечат легкую работу трубы и обслуживания, и путем разбирать обменник для обслуживания, никаким трубам не нужно извлечься.



Этот ряд плиты конструирован для размером с небольш пастеризации до 3,000 L/H (в зависимости от типа продукта и профиля температуры) и обеспечивает нежную и мягкую обработку продукта.



Передача тепла получена, когда теплое средство возвращает энергию через тонкую, сильные плиты подачи между каналами и поставляет ее к холодному сопротивляясь средству без смешивать 2 средства массовой информации. Противоточные creats подачи оптимальная эффективность. Дизайн плиты и входа позволяет эффективному, легкому CIP (очищая на месте) всех поверхностей «подачи».

Спецификация теплообменного аппарата модельной плиты S8/S8A


Поверхностная область	0.08㎡
Угол тэты плиты	Горизонтальное 130° вертикальное 130°
Диаметр соединения	28mm
Плита гофрирует толщину	2,35 mm
Ширина Length* центра плиты	656*70 mm
Форма Length*Width плиты	724*140 mm

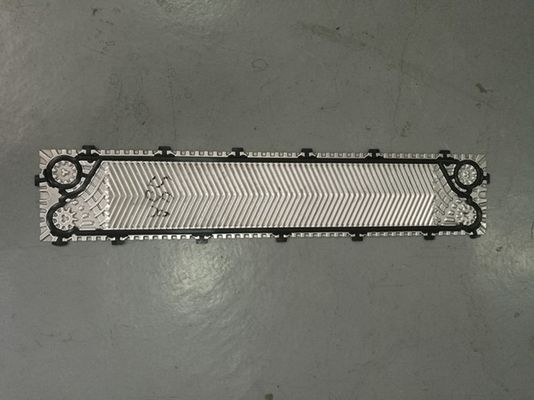

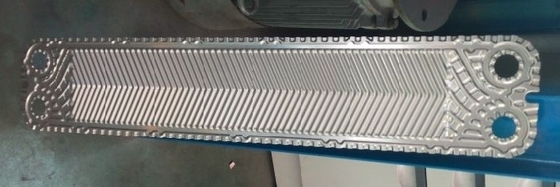

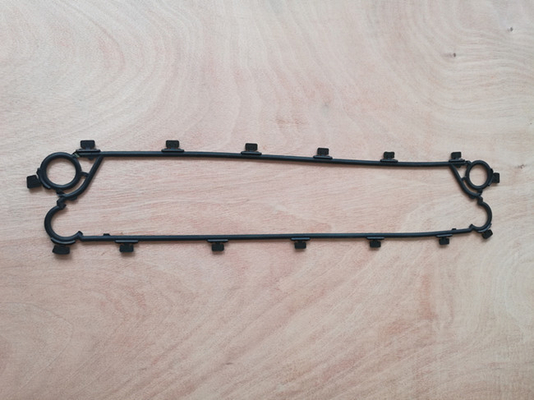

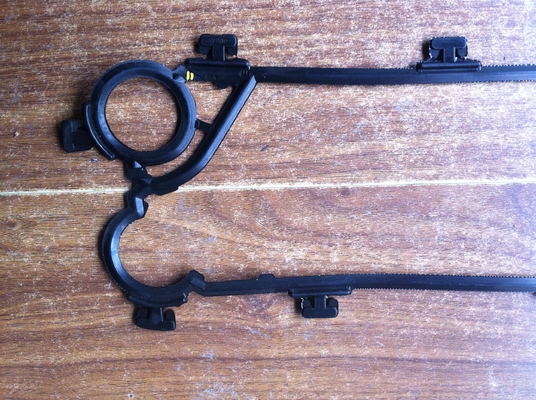

Изображения набивкой & плитой теплообменного аппарата плиты S8/S8A









Рамки S8/S8A



Количество плит	L (длина) рамки (mm)	W (mm)	H (mm)	Вес максимальный, пустой (kg)	Тип соединения
S8A FG16
7-19	275	200 (7,87")	758 (29,84")	74	» Соединение молокозавода DN25/1
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200 (7,87")	913-943 (35,95" - 37,13")	77	» Соединение молокозавода DN25/1
56-75	548			83
76-95	648			109
96-124	798			140



Данные по теплообменного аппарата плиты S8/S8A технические



Тип		S1	S4A	S6A	S8A
Максимальное давление работы	PN (бар)	10,16
Максимальная рабочая температура	°C	До 180
Рабочая температура MIN.		-10
Средство подачи		Вода и различные жидкости, пар
Том/канал	Я	0,09	0,17	0,13	0,21
Размер соединения		DN32/1.25»
Тип соединения		1,25» труб или продетой нитку труба в нержавеющей стали или титане (другие материалы доступные по запросу) DN 25/1" соединение молокозавода (для еды/санитарных рамок индустрии единственных)
Материал плиты		EN 1,4404 нержавеющей стали (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, титан GR.1 Другие материалы доступные по запросу
Толщина плиты	mm	0,5  Другие материалы доступные по запросу
Материал набивкой		NBR, EPDM, FKM  Другие материалы доступные по запросу
Тип приложения набивкой		Замок Sonder
Вкладыши в соединениях		Резиновое NBR, EPDM, FKM EN 1,4404 нержавеющей стали (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, титан Gr.1
Рамка		Покрашенная рамка, цвет RAL 5010 (другие цвета доступные по запросу) Железный каркас нержавеющей стали, конструированный для санитарных применений (например еда и молочные промышленности)
Спецификация картины рамки		Красящ доступный для категорий C2L корозии, C4M, C5M



Особенность плиты PHE



	ОСОБЕННОСТЬ	ПРЕИМУЩЕСТВА	ЧТО В ИТ ДЛЯ ВАС!
	ЗОНА РАСПРЕДЕЛЕНИЯ	Эффективное распределение подачи	Предотвращает Mal-распределение
B	ЗОНА ПЕРЕДАЧИ ВОЛНИСТОГО ЛИСТОВОГО МЕТАЛЛА PATTERN-HEAT	Повышает завихрение, уменьшает пакостить	Превосходное влияние спасения жары Увеличьте продолжительное по времени
C	ПЛИТА ЗАПИРАЯ СИСТЕМЫ	«Угловой замок» и «концепции замка пузыря» обеспечивают стабилизированный и хорошо выровнянный пакет плиты когда блок закрыт	Безопасная и экономическая деятельность Высокая сервисопригодность Минимальное время простоя обслуживания
D	СИСТЕМА НАБИВКОЙ EASYCLIP	Скошенное набивка окаймляет легко зажим в место используя ваши flingers Остает безопасно на месте и обеспечивает высокую герметизируя целостность	Надежная деятельность Легкий и быстрый для замены Никаким особенным инструментам







Тип набивкой PHE



Пожалуйста проверите их 3 общий модельный тип набивкой всегда использован в бренде Sondex.





Тип плиты PHE



«Начните плиту с плитой подачи руки набивкой выведенной "" с плитой подачи "" набивкой правой с набивкой» замыкающей плитой с набивкой»



                        Термальная длинная плита                                                  Термальная короткая плита





Решение проблем PHE



Если вы имеете проблемы с вашим типом теплообменным аппаратом плиты, то в большинстве случаев эти могут быть разрешены вашим собственным персоналом. Пожалуйста найдите под сводкой возможных причин и решений проблем наилучшим образом.



Условие для непрерывный свойственный действовать вашего типа теплообменного аппарата плиты в строгом согласии с допустимых значений для давления и температура упомянула на именной табличке.

Превышающ эти значения, как только пики коротк-длительные давления причинят повреждение к блоку и будут причиной проблем.



Избежать дорогих ремонтов, мы советуем вам иметь работу и обслуживание установки унесенные как следует натренированным персоналом. Вы можете также связаться мы.



Проблема	Возможная причина	Возможное решение
Утечка	На соединениях	Проверите резиновые вкладыши (если приспособлено), то Проверите набивку фланца (если приспособлено), то Проверите колцеобразное уплотнение Приспособьте трубы свободные от напряжени
	Смешивать первичного и вторичного   цепь	Проверите плиты для отверстий и/или отказов
	В пакете плиты	Проверите собрание Проверите состояние набивок Проверите свойственное положение набивки
	Эксплуатационные режимы отклоняют   от спецификации	Отрегулируйте эксплуатационные режимы
Недостаточный   Емкость	Воздух в системе	Дегазируйте систему трубы Проверите работу трубы для возможных ловушек воздуха
	Эксплуатационные режимы отклоняют   от спецификации	Отрегулируйте эксплуатационные режимы
	Теплообменный аппарат грязен	Очистите теплообменный аппарат
	Соединения   взаимообменянный	Переделайте работа трубы
Слишком высокий   падение давления	Подача большая подача дизайна	Отрегулируйте подачу
	Каналы в преграженные плиты	Полный/чистый
	Неправильные измерения	Проверите индикатор давления
	Средний отклонять от дизайна	Добавление например антифриза увеличит падение давления
	Воздух в системе	Дегазируйте систему трубы Проверите работу трубы для возможных ловушек воздуха



Изображения теплообменного аппарата плиты











Направление компании частей жары M&C



CO. частей жары M&C, Ltd основано в Wuxi, Цзянсу. M&C специализировано в конструируя и изготовляя высококачественном оборудовании передачи тепла. Разряд продукта состоит из плит & набивок, теплообменных аппаратов плиты, gasketed теплообменных аппаратов и паяемых теплообменных аппаратов. Таким образом, по мере того как один из немногих производителей всемирно, M&C предлагает решения с оптимальными термодинамическими дизайнами для различных индустрий и виртуально всех применений.

M&C обеспечивают вас с универсальным обслуживанием аксессуаров, multuple-брендом & множественными модельными альтернативами для вашего выбора. Мы соотвествуем все ваши теплообменного аппарата плиты и сдержим вашу машину побежать contunously через наши богатое хранение и быстрый ответ.

Кроме того, мы имеем строгую систему проверки качества и послепродажного обслуживания, от материала покупая к законченному пакету продукта до тех пор пока продукт не получит в хорошем состоянии. Наши продукты широко были использованы во всем мире в различных полях.







M&C покрывают плиты теплообменного аппарата & набивки другие модели рекомендуют



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 и так далее;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL и так далее;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 и так далее;

API/Schmidt - сигма 7, сигма 9, сигма 13, сигма 26, сигма 27, сигма 36, сигма 66, сигма 106, сигма 229, звезда 45 сигмы, звезда 90 сигмы и так далее;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 и так далее;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 и так далее;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L и так далее;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 и так далее;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP и так далее;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M и так далее;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 и так далее;



Товары теплообменного аппарата плиты M&C готовые к доставке
