OEM PHE теплообменных аппаратов VT20 плиты Varitherm GEA покрывает набивки для пищевой промышленности

Плиты и набивки OEM PHE теплообменных аппаратов VT20/VT20P/VT20M плиты Varitherm GEA в пищевой промышленности

Конструкция теплообменного аппарата плиты VT20/VT20P/VT20M



С Safetytherm, специалисты преуспевали в конструировать весьма надежную версию обычного загерметизированного теплообменного аппарата плиты. 2 весьма тонких плиты со сваренными отверстиями входа и выхода формируют небольшой зазор утечки внутри плита двух-стены. В редко событии отказа плиты происходя, это умное решение с особенными каналами утечки обеспечивает что исключена смесь не-совместимые средства массовой информации и утечка видима.



Компактный дизайн и функция Safetytherm соотвествуют высоким стандартам. Наши клиенты могут быть уверены одной вещи: Safetytherm сияющий пример решения эффективного и низко-обслуживания двух-плиты которое гарантирует высокий уровень безопасности продукции.

Спецификация теплообменного аппарата модельной плиты VT20




Поверхностная область	0.26㎡
Угол тэты плиты	127 ° ° 127
Диаметр соединения	79 mm
Плита гофрирует толщину	3,9 mm
Ширина Length* центра плиты	868 * 212 mm
Форма Length*Width плиты	999 * 337 mm



Данные по теплообменного аппарата плиты VT20 /VT20P/VT20M технические





Модель	Размер соединения	Dim.A	Dim.B	Dim.C
VT20 Safetytherm	3" (DN80)	21,4" (620mm)	56,6" (1488mm)	До 127" (3235mm)
VT40 Safetytherm	5" (DN125)	28,0" (710mm)	74,2" (1885mm)	До 139" (3535mm)



Плита передачи тепла: нержавеющая сталь 316L.

Набивка: NBR, EPDM, Viton, и другие по запросу.

Гаван соединение: Фланец беспрокладочных, металла выровнянный, поднятый сваренный шеи и другие по запросу.

Максимальное давление дизайна: 230 psig (barg 16)

Максимальная температура дизайна: 370 ° f (°C 190), в зависимости от выбора набивкой

Приблизительный максимальный жидкостный расход потока: VT20 Saftetytherm: 440 gpm (³ /hour 100m)

                                                                        VT40 Saftetytherm: 924 gpm (³ /hour 210m)

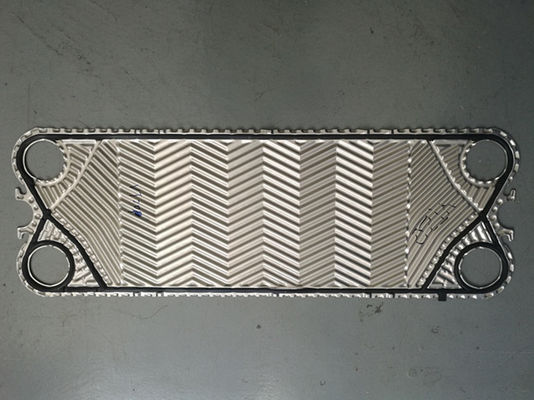

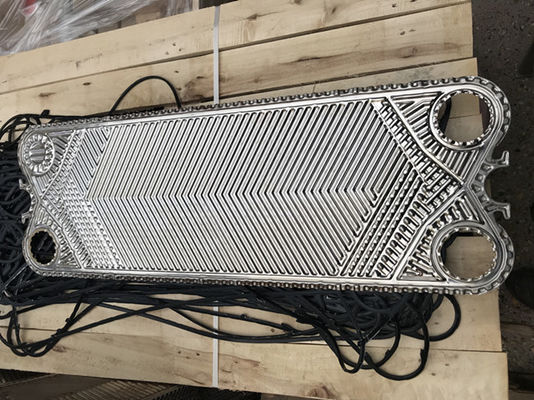

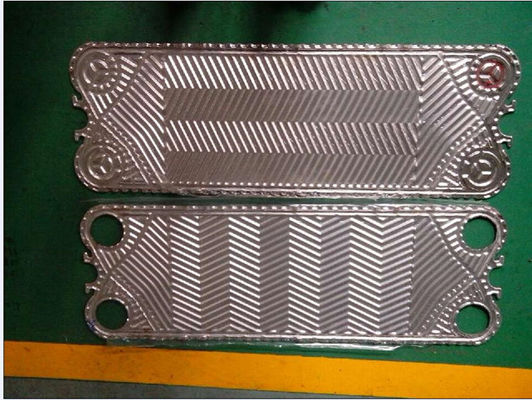

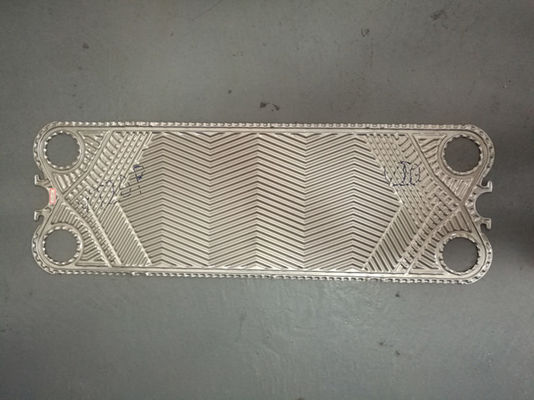

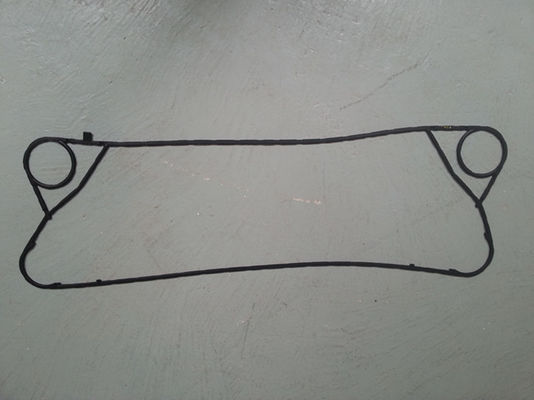

Изображения набивкой & плитой теплообменного аппарата плиты VT20 /VT20P/VT20M





Теплообменный аппарат плиты VT20/VT20P/VT20M Gasketed - разнообразие продукта Varitherm систематическое





Предлагает ли в топлении или охлаждать жидкостей содержание частиц до 2mm в размере, в конденсируя парах или в газовом охлаждении и газе dehumidifying в теплообменных аппаратах плиты Varitherm особенных случаев убедительное решение с широкийа ассортимент возможных применений.



Серия Varitherm имеет 2 убедительного довода в своей благосклонности. Во первых широкий диапазон материалов доступных, включая 1.40301/AISI304, основанный на никел сплав, Incolloy, никель, тантал и титан. Secondly он приходит с индивидуальным пакетом плиты который можно легко расширить для того чтобы отвечать ваши будущие потребностямы. И это делает серией Varitherm оптимальное экономическое решение для как раз около каждого применения.



Преимущества с одного взгляда
Рабочее давение до 25 баров, испытательное давление до 32,5 бара	Плиты в различных размерах, рифлеваниях и материалах	свободная от Прилипател система набивкой LocIn для модельных размеров VT20-VT80
Материалы набивкой NBR, EPDM и FPM	Особенные материалы набивкой, как силикон, Hypalon и бутил доступные по запросу	Отлакированные рамки для всех модельных размеров
Железные каркасы нержавеющей стали для модельных размеров VT04 к VT80



Преимущества с одного взгляда

Высокий уровень безопасности продукции Эффективная передача тепла Компактный дизайн Низкий риск утечки Легкое обслуживание



Нежная регуляция продукта



Нежная обработка продуктов причиненных мягким рифлеванием делает Varitherm очевидный выбор для индустрии продтоваров.





Тип PHE Safetherm и Varitherm



Safetytherm	VT10  VT20  VT40
Varitherm	VT04  VT10  VT20  VT40  VT80  VT130  VT180  VT250  VT405  VT805  VT1306  VT2508



Рамка VT20/VT20P/VT20M



PHEs доступно в различных специфических для приложения версиях рамки. Основные варианты дизайны c и b, с дизайном b будучи использованными прежде всего для более длинных пакетов плиты. Варианты этих дизайнов отмечены более дополнительными аббревиатурами.





Особенные версии Stianless стальные использованы в продтоваре и фармацевтических применениях и могут включить промежуточные плиты для отделять индивидуальные разделы.

Некоторые рамки оборудованы с высот-регулируемыми основаниями





Диагностика PHE



1. Недостаточное представление



Недостаток	Причина	Выход
Уменьшенная передача тепла	Депозиты на ОН покрывает	Чистый ОН покрывает - очищающ ЕГО покрывает пока PHE открыто и очищающ ОН покрывает пока PHE закрыто.
	Деятельность, средства массовой информации etc. подачи отличаясь от случая дизайна	Имейте дизайн PHE с новыми эксплуатационными данными проверенными M&C
Чрезмерная потеря давления	Затыкать коллекторных зазоров подачи мешает подача	Чистый ОН покрывает - очищающ ЕГО покрывает пока PHE открыто и очищающ ОН покрывает пока PHE закрыто.
	Неправильная установка ОН плиты мешает подача	Проверите заказ установки посредством принципиальной схемы
	Деятельность, средства массовой информации etc.differing подачи от случая дизайна	Имейте дизайн PHE с новыми эксплуатационными данными проверенными M&C



2. Утечки



Недостаток	Причина	Выход
Утечки между ОН покрывает - средства массовой информации подачи избегают от ОН покрывают пакет	Неправильный напрягая размер PHE	Проверите правильный напрягая размер согласно данным по плиты оценки
	Чрезмерное рабочее давение	Проверите рабочее давение согласно данным по плиты оценки
	Высоко рабочих температур слишком/слишком низкое	Проверите рабочие температуры согласно данным по плиты оценки
	ОН покрывает набивки как следует не усажен	Раскройте PHE и исправьте место ЕГО покройте набивки
	ОН покрывает набивки удобрен	Раскройте PHE и очистите ОН покройте набивки
	ОН покрывает затвердетые набивки или неполноценные или	Раскройте PHE и замените ОН покройте набивки
Утечки между ИМ плиты и рамки, плиты подкрепления и промежуточные плиты	Неправильно усаженный ОН покрывают и набивки рамки	Раскройте PHE и правильное место набивок плиты и рамки
	ОН покрывает и набивки рамки удобрены	Раскройте PHE и очистите ОН покройте и набивки рамки
	ОН покрывает и набивки рамки неполноценны	Раскройте PHE и замените ОН покройте и набивки рамки
Утечки между соединением рамки и pipework	Чрезмерная нагрузка соединения рамки от pipework	Нагрузки Reduce соединяясь к позволенным значениям
	Набивка неправильно усадило	Ослабевайте с соединения рамки и правильного места набивкой
	Грязное набивка	Ослабевайте с соединения рамки и очистите набивку
	Неполноценное набивка	Ослабевайте с соединения рамки и замените набивку
	Соединение фланца достаточно не затягивано	Проверите набивку и retighten соединение равномерно если требуется
Поврежденный ОН покрывает	Чрезмерный затягивать ОН покрывает пакет (напрягая размер под MIN.)	Замените неполноценное ОН покрывает
Поврежденный ОН покрывает	Корозия ОН покрывает материал	Проверите дизайн PHE относительно средств массовой информации подачи, контакта M&C
Поврежденный ОН покрывает в начале или в конце PHE	Неправильный зарывать сваривая на особенных соединениях с промежуточными трубами открытой рамки	Repalce неполноценное ОН покрывает



Изображения теплообменного аппарата плиты





Направление компании частей жары M&C



CO. частей жары M&C, Ltd основано в Wuxi, Цзянсу. M&C специализировано в конструируя и изготовляя высококачественном оборудовании передачи тепла. Разряд продукта состоит из плит & набивок, теплообменных аппаратов плиты, gasketed теплообменных аппаратов и паяемых теплообменных аппаратов. Таким образом, по мере того как один из немногих производителей всемирно, M&C предлагает решения с оптимальными термодинамическими дизайнами для различных индустрий и виртуально всех применений.

M&C обеспечивают вас с универсальным обслуживанием аксессуаров, multuple-брендом & множественными модельными альтернативами для вашего выбора. Мы соотвествуем все ваши теплообменного аппарата плиты и сдержим вашу машину побежать contunously через наши богатое хранение и быстрый ответ.

Кроме того, мы имеем строгую систему проверки качества и послепродажного обслуживания, от материала покупая к законченному пакету продукта до тех пор пока продукт не получит в хорошем состоянии. Наши продукты широко были использованы во всем мире в различных полях.







M&C покрывают плиты теплообменного аппарата & набивки другие модели рекомендуют



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 и так далее;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL и так далее;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 и так далее;

API/Schmidt - сигма 7, сигма 9, сигма 13, сигма 26, сигма 27, сигма 36, сигма 66, сигма 106, сигма 229, звезда 45 сигмы, звезда 90 сигмы и так далее;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 и так далее;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 и так далее;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L и так далее;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 и так далее;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP и так далее;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M и так далее;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 и так далее;



Товары теплообменного аппарата плиты M&C готовые к доставке
