Набивка теплообменного аппарата модельной плиты M66 сигмы 66 Api Шмидта для топления воды

Набивка и плита теплообменного аппарата модельной плиты СИГМЫ 66/M66 API ШМИДТА для топления воды

Структура теплообменного аппарата модельной плиты СИГМЫ 66/M66 основная

Плиты передачи тепла сделаны путем отжимать тонкие листы коррозионностойкого металла как нержавеющая сталь или титан, тогда устанавливают их с набивками уплотнения и висят песок для того чтобы сложить их на направляющей планке. , Плиты затягиваны с болтами между фиксированной рамкой и передвижной рамкой. Здесь, некоторый зазор между плитами передачи тепла который позволяет жидкости пропустить. Жидкостные входы и выходы в фиксированной рамке или передвижной рамке.

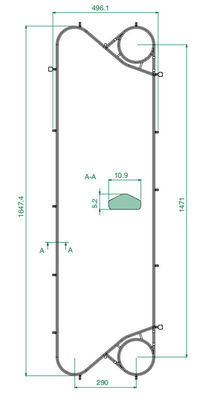

Спецификация теплообменного аппарата модельной плиты СИГМЫ 66/M66


Поверхностная область	0.66㎡
Угол тэты плиты	53 ° ° 124
Диаметр соединения	138 mm
Плита гофрирует толщину	3,8 mm
Ширина Length* центра плиты	1470 * 290 mm
Форма Length*Width плиты	1679 * 498 mm

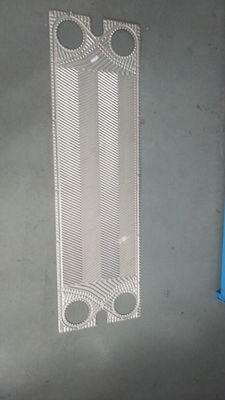

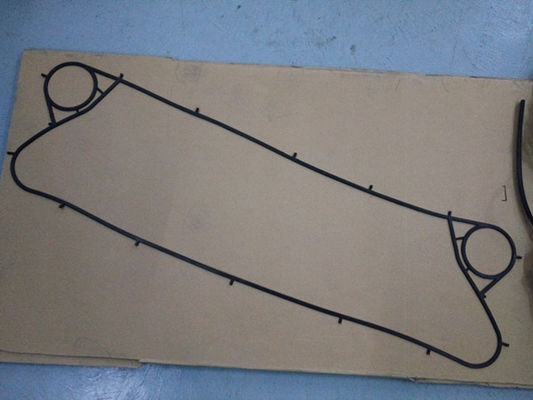

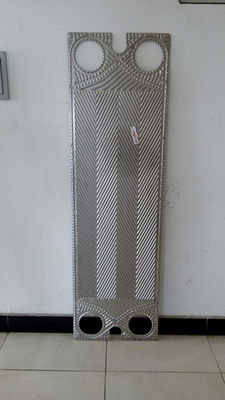

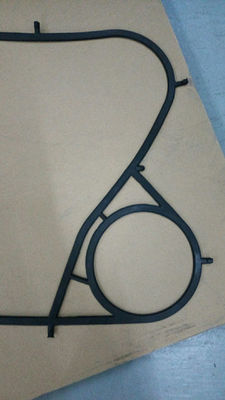

Изображение набивкой & плитой теплообменного аппарата плиты СИГМЫ 66/M66








Параметры набивкой OEM & ODM PHE

Набивки используемые в теплообменных аппаратах плиты должны иметь стойкость в различных жидкостных качествах и условиях температуры/давления. M&C подготавливало следующие материалы набивкой для того чтобы поддержать большое разнообразие применений.


Материал	Максимальная температура пользы	Твердость	Средства массовой информации применения
NBR	℃ 120	76±2	Алкан, алкан и другие неполярные средства массовой информации, топливо и другое минеральномасляное; Смазки; Животное и постные масла; Горячая вода, соленая вода, etc
NBR-HT	℃ 140	76±2
HNBR	℃ 150	76±2
EPDM	℃ 150	80±2	Вода, пар, atmosphericozone, основанное на не нефть; Кетон; Алкоголи приполюсный средний etc
HEPDM	℃ 170	80±2
Viton a	℃ 180	80±2	Кислота, алкали, органический растворитель, масло
Viton a (МАСЛО)
Viton b
Viton g	℃ 200	80±2	Сильная кислота, масло насытила масло пара
CR	-40~60℃	75±2	Хладоагент


Параметры плиты OEM & ODM PHE



Плиты специально выбраны от различных картин для того чтобы достигнуть оптимальной зоны и рентабельного теплообменного аппарата для каждого блока. Эти плиты можно расклассифицировать в 3 тип, тип h, l тип, тип смешивания.



Плита гофрирует



Расположение канала низкого угла для более низких позволяемых применений требованию к падений давления;



Смешанное расположение канала для опционного расположения для того чтобы приобрести оптимизированное представление;



Расположение каналов высокого угла для более высокого термального представления и позволяемых применений требованию к падений давления



Стандартные материалы



Нержавеющая сталь 304



Это самый недорогой материал плиты передачи тепла. Оно имеет низкую коррозионную устойчивость и обычно только доступен в толщине 0.5mm. Этот тип плиты передачи тепла типично использован в применениях HVAC.



Нержавеющая сталь 316



Это самый общий материал плиты передачи тепла и использовано в много применений. нержавеющая сталь 316 имеет высокую коррозионную устойчивость и типично доступна в толщине от 0.5mm до 0.8mm.



Титан



Этот тип очень устойчив к химическому нападению, включая большинств химикаты кислот, хлорида, морской воды и хлора. Эта толщина титана обычно от 0.5mm до 0.6mm.



Hastelloy C276



Другие общие имена: Сплав C276, Hastelloy c, ® C-276 Inconel, Hastelloy C276.

Hastelloy C276 суперсплав никел-молибден-хромия с вольфрамом добавило для превосходной коррозионной устойчивости в разнообразие жестких окружающих средах. Сплав C-276 широко использован в самых жестких окружающих средах как продукция обработки, борьбы с загрязнением окружающей среды, пульпы и бумаги химиката, обработка промышленных и муниципальных отходов, и кисловочное спасение природного газа. Толщина может выстроить в ряд от 0.6mm до 0.8mm.



SMO 254



Sandvik 254 SMO аустенитная нержавеющая сталь высоко-сплава начатая для пользы в морской воде и других агрессивных средствах массовой информации хлорид-подшипника. Толщина доступная от 0.6mm до 0.8mm.





Зоны применения PHE/случаи


Химикат	Сода Coustic, удобрение, петрохимическое, нефтеперерабатывающее предприятие, масло & жирное, фармацевтическое, охлаждать масляной серной кислоты
Еда	Молоко, пиво, безалкогольный напиток, соус, вино, скид установило стерилизатор
HVAC	Кондиционирование воздуха, верхнее топление воды
Сталелитейный завод	Доменная печь, непрерывное литье, C.O.G, покрывая & гальванизируя, охлаждать furmace взрыва
Металл	Покрывать, гасящ, анодировать, крася
Пульпа & бумага	Черный ликер, белый ликер, дигестор, спасение жары
Ткань	Синтетическое волокно, закручивать, крася
Центральный охлаждать	Морская вода, речная вода, электростанция, теплоэлектроцентраль, морской пехотинец и много других.




Особенности теплообменного аппарата плиты

Плиты передачи тепла

Каждая плита передачи тепла гофрирована к различным картинам для увеличения своей зоны прочности и передачи тепла. Furthermore, рифлевание создает интенсивную турбулентность и таким образом достигает высокого коэффициента передачи тепла. Плита обеспечена с отверстием прохода на каждом угле. Каждая плита плотн-загерметизирована с набивкой приспособленным в свой периферийный паз.




Канал подачи

Плиты разделены в -плиту и B-плиту, и проход сформирован между этими плитами. Высокотемпературные потоки жидкости друг и в противоположном направлении другой жидкости. Таким образом высокая эффективная передача жары достигана через эти плиты.

-плита обращанный стала бы B-плитой. Как таковой только один тип плиты можно использовать как -плита и B-плита для большинств моделей.


Легкое обслуживание

Теплообменный аппарат плиты можно легко раскрыть для осмотра и обслуживания путем отпускать затягивая болты и гайки. Собрание и отверстие блока также легко выполнены.

Меньше космоса установки

Облегченная и компактная конструкция сохраняет космос установки до 1/4 и вес до 1/3 из теплообменного аппарата раковины & трубки соответственно. К тому же, облегченная и тонкая нагревая плита с меньше liquidhold облегчает работу установки.

Теплообменный аппарат плиты можно демонтировать для очищать без пускать работу по трубам, пока жаре раковины & трубки нужен дополнительный космос для придавать заостренную форму пачка трубки.






Преимущества теплообменного аппарата плиты



1. Коэффициент передачи тепла около 2 времени как высокого как что теплообменного аппарата раковины & трубки. Конденсируя поверхность всегда обеспечена и коэффициент передачи тепла улучшен потому что конденсат немедленно стекается вне.

2. Для того чтобы достигнуть очень меньше падения давления пара чем обычный тип теплообменный аппарат плиты, особое внимание анодной характеристики принято во вклад.

3. Охлаждая расход воды о половине теплообменного аппарата.

4. Польза набивки выборочно использована и она расширяет применение к широкому полю.

5. Легкое изменение condesing емкости ростом или уменьшением числа плит.

6. Из-за соединений входа и выхода на такой же стороне, тип СИГМЫ 66/M66 можно приложить не только полному конденсатору но также к частично конденсатору.



Изображение теплообменного аппарата плиты









Направление компании частей жары M&C



CO. частей жары M&C, Ltd основано в Wuxi, Цзянсу. M&C специализировано в конструируя и изготовляя высококачественном оборудовании передачи тепла. Разряд продукта состоит из плит & набивок, теплообменных аппаратов плиты, gasketed теплообменных аппаратов и паяемых теплообменных аппаратов. Таким образом, по мере того как один из немногих производителей всемирно, M&C предлагает решения с оптимальными термодинамическими дизайнами для различных индустрий и виртуально всех применений.

M&C обеспечивают вас с универсальным обслуживанием аксессуаров, multuple-брендом & множественными модельными альтернативами для вашего выбора. Мы соотвествуем все ваши теплообменного аппарата плиты и сдержим вашу машину побежать contunously через наши богатое хранение и быстрый ответ.

Кроме того, мы имеем строгую систему проверки качества и послепродажного обслуживания, от материала покупая к законченному пакету продукта до тех пор пока продукт не получит в хорошем состоянии. Наши продукты широко были использованы во всем мире в различных полях.





M&C покрывают плиты теплообменного аппарата & набивки другие модели рекомендуют



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 и так далее;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL и так далее;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 и так далее;

API/Schmidt - сигма 7, сигма 9, сигма 13, сигма 26, сигма 27, сигма 36, сигма 66, сигма 106, сигма 229, звезда 45 сигмы, звезда 90 сигмы и так далее;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 и так далее;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 и так далее;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L и так далее;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 и так далее;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP и так далее;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M и так далее;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 и так далее;
