Подробная информация о продукте:
Оплата и доставка Условия:
|
| Модель: | LX595/LX515/LX50 | имя: | НАБИВКА ТЕПЛООБМЕННОГО АППАРАТА ПЛИТЫ |
|---|---|---|---|
| Рабочее давение: | 3,0 MPaG максимальное. | Материал плиты: | Нержавеющая сталь, титан, высокий сплав никеля, никель и другие |
| Материал набивкой: | NBR, EPDM, FPM, NBRHT, VITON | Поверхностная область: | 0,83 ㎡ |
| Максимальный расход потока: | ³ /h 800 m | Dia соединения: | 200mm |
| Размер рамы: | 1995*810mm | ||
| Высокий свет: | Пластинчатый теплообменник прокладки,набивки теплообменного аппарата раковины и трубки |
||

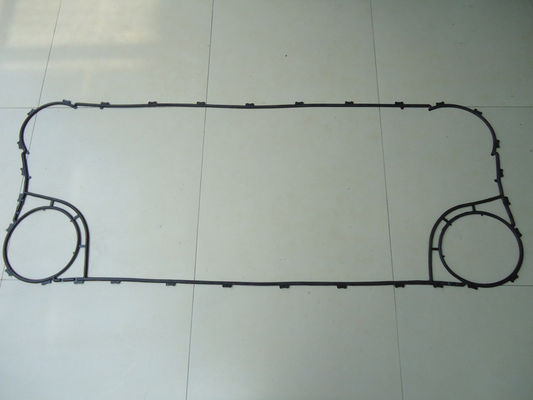

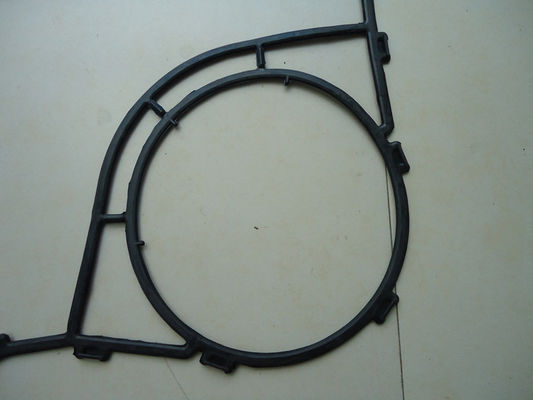

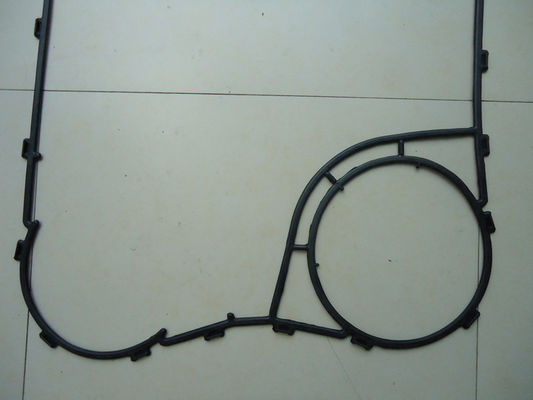

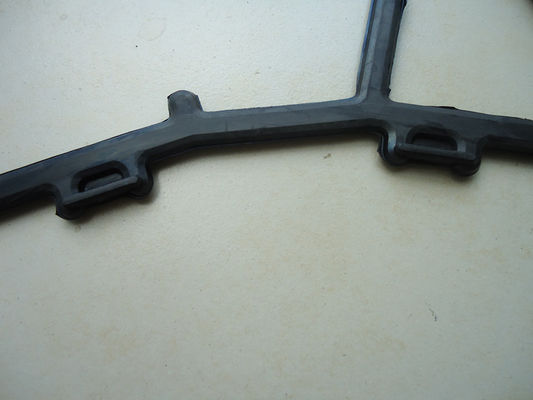

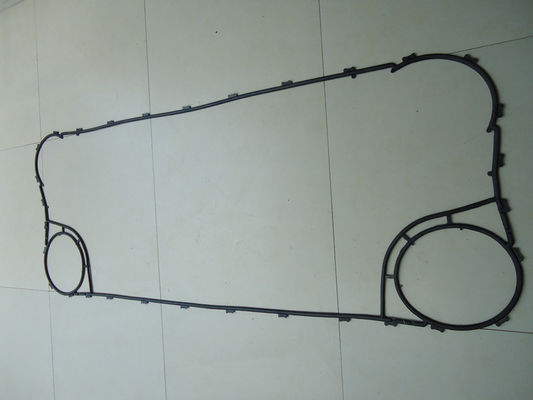

Части теплообменного аппарата плиты Gasketed модели Hisaka LX595/LX515/LX50 запасные для сосуда
Структура теплообменного аппарата модельной плиты LX595/LX515 основная
Плиты передачи тепла сделаны путем отжимать тонкие листы коррозионностойкого металла как нержавеющая сталь или титан, тогда устанавливают их с набивками уплотнения и висят песок для того чтобы сложить их на направляющей планке. , Плиты затягиваны с болтами между фиксированной рамкой и передвижной рамкой. Здесь, некоторый зазор между плитами передачи тепла который позволяет жидкости пропустить. Жидкостные входы и выходы в фиксированной рамке или передвижной рамке.
Спецификация набивкой модели LX595/LX515
| Поверхностная область | 0,83 ㎡ |
| Максимальный расход потока | ³ /h 800 m |
| Диаметр соединения | 200mm |
| Размер рамки | 1995*810mm |
Параметры набивкой PHE
Набивки используемые в теплообменных аппаратах плиты должны иметь стойкость в различных жидкостных качествах и условиях температуры/давления. M&C подготавливало следующие материалы набивкой для того чтобы поддержать большое разнообразие применений.
| Материал набивкой | Диапазон температур (℃) | Твердость | Доступное средство |
| NBR | -20 до 110 | -75+/-3 | Вода, масло, кисловочный etc |
| EPDM | -30 до 150 | 80+/-5 | Пар, амиак, кисловочный etc |
| NBR-HT | -30 до 160 | 85+/-5 | Минеральномасляное, термальное масло |
| EPDM-HT | -30 до 180 | 85+/-5 | Высокотемпературная вода |
| TFEP | -20 до 180 | 80+/-5 | Кислота, гликоль, хлорид |
| FPM | -55 до 220 | 80+/-5 | Кислота, гликоль, хлорид |
Зоны применения PHE/случаи
| Химикат | Сода Coustic, удобрение, петрохимическое, нефтеперерабатывающее предприятие, масло & жирное, фармацевтическое, охлаждать масляной серной кислоты |
| Еда | Молоко, пиво, безалкогольный напиток, соус, вино, скид установило стерилизатор |
| HVAC | Кондиционирование воздуха, верхнее топление воды |
| Сталелитейный завод | Доменная печь, непрерывное литье, C.O.G, покрывая & гальванизируя, охлаждать furmace взрыва |
| Металл | Покрывать, гасящ, анодировать, крася |
| Пульпа & бумага | Черный ликер, белый ликер, дигестор, спасение жары |
| Ткань | Синтетическое волокно, закручивать, крася |
| Центральный охлаждать | Морская вода, речная вода, электростанция, теплоэлектроцентраль, морской пехотинец и много других. |
Особенности теплообменного аппарата плиты
Плиты передачи тепла
Каждая плита передачи тепла гофрирована к различным картинам для увеличения своей зоны прочности и передачи тепла. Furthermore, рифлевание создает интенсивную турбулентность и таким образом достигает высокого коэффициента передачи тепла. Плита обеспечена с отверстием прохода на каждом угле. Каждая плита плотн-загерметизирована с набивкой приспособленным в свой периферийный паз.
Канал подачи
Плиты разделены в -плиту и B-плиту, и проход сформирован между этими плитами. Высокотемпературные потоки жидкости друг и в противоположном направлении другой жидкости. Таким образом высокая эффективная передача жары достигана через эти плиты.
-плита обращанный стала бы B-плитой. Как таковой только один тип плиты можно использовать как -плита и B-плита для большинств моделей.
Легкое обслуживание
Теплообменный аппарат плиты можно легко раскрыть для осмотра и обслуживания путем отпускать затягивая болты и гайки. Собрание и отверстие блока также легко выполнены.
Меньше космоса установки
Облегченная и компактная конструкция сохраняет космос установки до 1/4 и вес до 1/3 из теплообменного аппарата раковины & трубки соответственно. К тому же, облегченная и тонкая нагревая плита с меньше liquidhold облегчает работу установки. Теплообменный аппарат плиты можно демонтировать для очищать без пускать работу по трубам, пока жаре раковины & трубки нужен дополнительный космос для придавать заостренную форму пачка трубки.
